湖南工大特種薄膜拉伸試驗方法

試驗方案：特種薄膜拉伸試驗方法
計算標準：GB/T 1040.3-2006
試驗日期：2018-01-22

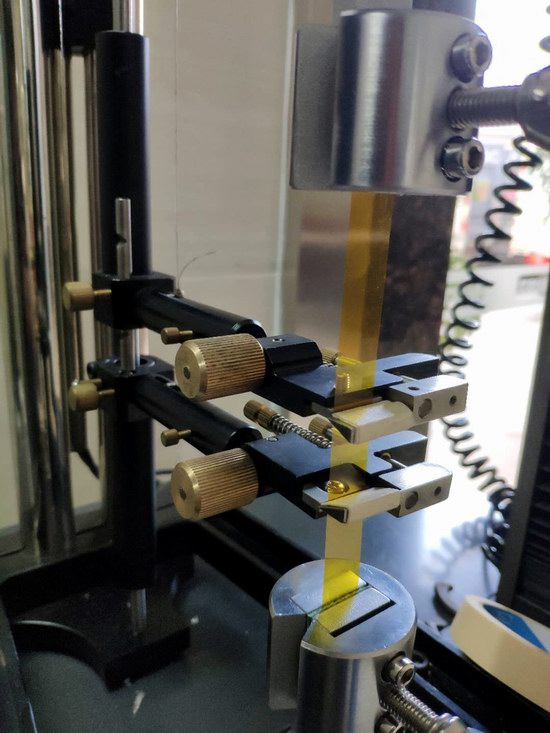

試驗設備：三思泰捷CMT2000單柱式拉力試驗機
送檢單位：湖南工業大學
試驗速度：5 mm/min
引伸計標距：25 mm
原始標距：25 mm


備注：湖南工業大學，位于湖南省株洲市，是中國第一個被國際包裝協會（IAPRI）接納的會員單位、中國包裝聯合會包裝教育委員會的主任單位、中國包裝聯合會副會長單位和中國包裝技術培訓中心。在國內包裝材料與技術領域屬于權威院校。

試驗數據：

    寬度    厚度    最大力    抗拉強度    彈性模量    斷裂伸長率
單位    mm    mm    N    MPa    MPa    %
試樣1    15    0.028    92.95    221.30    2378.03    41.58
試樣2    15    0.028    92.47    220.18    2146.92    45.32
試樣3    15    0.028    94.25    224.41    2414.59    42.43
最大值    --    --    94.25    224.41    2414.59    45.32
最小值    --    --    92.47    220.18    2146.92    41.58
平均值    --    --    93.22    221.96    2313.18    43.11

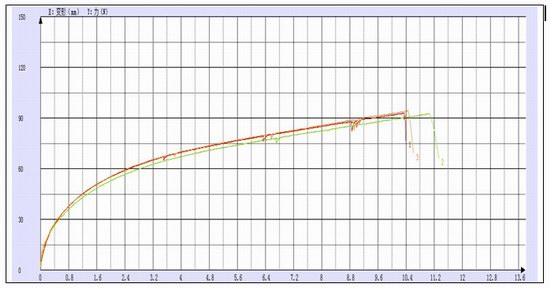

試驗曲線：
