氧化鋁小球試驗機壓縮試驗方法

試驗方案：壓縮試驗方法
所檢試樣：氧化鋁小球
送樣單位：某工業催化劑公司
試驗日期：2020-12-30
試驗速度：50 mm/min
試驗設備：三思泰捷電子萬能試驗機CMT1104

樣品說明：直徑約1.5cm氧化鋁小球。抗壓強度不超過100N

測試步驟：
1.隨機取出30顆樣品。
2.將一顆樣品放入測試平臺，測頭從正上方5cm處按約5cm/min（這兩個參數可根據設備選擇）的勻速步進下壓，記錄壓破樣品時最大壓力，
3.依次測試，記錄30顆樣品的壓破最大壓力，并計算平均值

客戶背景：

該公司是某上市公司的子公司，是國內最大的汽車尾氣凈化催化劑設計與生產商。公司擁有目前中國生產規模最大、技術最先進的全自動化催化劑生產線和具有國際先進研發水平的技術中心。 主要經營鈀催化劑、釕催化劑及其中間產品的研發、生產、銷售；貴金屬催化劑及其中間產品的研發與銷售。

試驗數據：
    客戶編號    直徑    最大力    抗壓強度
單位          mm    N    MPa
試樣1    2#    1.5    30.87    17.47
試樣2    2#    1.5    30.26    17.13
試樣3    2#    1.5    27.27    15.43
試樣4    2#    1.5    27.89    15.78
試樣5    2#    1.5    27.03    15.30
試樣6    2#    1.5    29.21    16.53
試樣7    2#    1.5    30.32    17.15
試樣8    2#    1.5    27.29    15.44
試樣9    2#    1.5    29.40    16.64
試樣10    2#    1.5    30.37    17.19
試樣11    2#    1.5    27.21    15.40
試樣12    2#    1.5    27.90    15.79
最大值    --    --    30.87    17.47
最小值    --    --    27.03    15.30
平均值    --    --    28.75    16.27

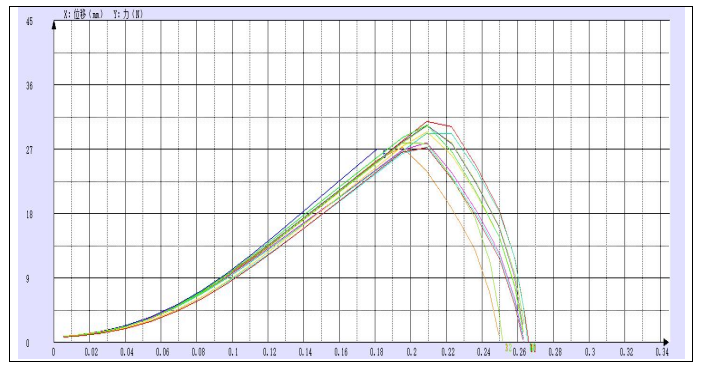

試驗曲線：
